كربيد التنغستن رود ثقوب مستقيم المزدوج

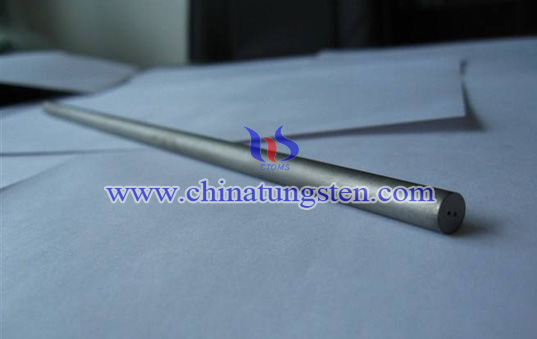

كربيد التنغستن رود ثقوب مستقيم المزدوج صور

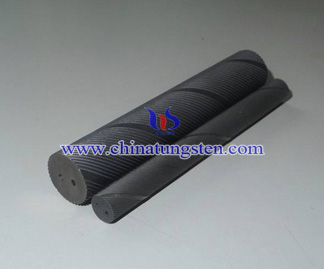

كربيد التنغستن رود مستقيم ثقوب مزدوجة (انقر للتكبير)

تمثيل نموذج: ΦD × 2Φd × × TKΦ LZ (L يمثل طول، Z يمثل اثنين من الثقوب على التوالي)

القطر الخارجي (مم) التسامح قطر (مم) حجم الثقب (مم) التسامح حفرة (مم) التباعد حفرة (مم) ثقب التسامح التباعد (مم) الانحراف حفرة (مم)
Φ6.3 0~+0.3 1.0 ±0.10 3.0 -0.2 0.15
Φ8.3 1.0 ±0.15 4.0 -0.3 0.15
Φ10.3 1.4 ±0.15 5.0 -0.3 0.20
Φ12.3 0~+0.4 1.75 ±0.15 6.0 -0.5 0.30
Φ14.3 1.75 ±0.15 7.0 -0.5 0.37
Φ16.3 2.0 ±0.20 8.0 -0.5 0.40
Φ18.3 0~+0.5 2.0 ±0.20 9.0 -0.8 0.50
Φ20.4 2.5 ±0.25 10.0 -0.8 0.50
